SVG模塊產品說明
天一智能科技靜止無功發生器TYSG采取并聯方式接入電網，實時監測負載回路中的功率因數，模塊具有調節速度更快，運行范圍更寬且采用了多重化等PWM技術后大大減少了補償電流中載波頻率諧波的含量， 從而實現實時極速動態無功補償?shù)墓δ?，提高功率因?shù)，降低線損，節能降耗，抑制電壓波動和閃變，抑制三相不平衡等電能質量問題， SVG每個模塊可獨立工作， 功率單元的模塊化使裝置容量便于擴展和維護。TYSG無功補償裝置廣泛應用于石油、化工、冶金、電力、煤炭、電氣化鐵路、風電廠以及其他具有或者靠近沖擊性負荷和大容量電動機的工業領域。
技術參數
TYSG靜止無功發生器模塊的技術參數 | ||
電氣特性 | 額定電壓（V） | AC400V/AC690V |
電壓允許偏差 | ±20％ | |
電網頻率（Hz） | 50/60 | |
頻率偏差 | ±5％ | |
額定補償功率（Kvar） | 50/75/100/150 | |
過載電流倍數 | 1.2In | |
諧波范圍 | 2～19次 | |
無功補償率 | >97% | |
諧波次數設定 | 可對每次諧波進行單獨設定 | |
無功調節范圍 | 從額定容性無功到額定感性無功連續可調 | |
動態響應時間 | 100μS | |
全響應時間 | <10mS | |
保護功能 | 過壓、欠壓、過流、短路 | |
通訊接口 | RS485(其他通訊方式可以選配) | |
可靠性及壽命 | 設計壽命20年 | |
電磁兼容 | 符合GB/T7251-2005(GB7261-2000) | |
諧波 | 滿足《電能質量公共電網諧波》GB/T14549-93 | |
機械特性 | 外形尺寸/mm(W*D*H) | 500*195*550 |
安裝方式 | 機架/壁掛 | |
防護等級 | IP21 | |
環境條件 | 工作環境溫度（℃） | -30～+50℃ |
運行環境濕度（%） | <95%，無凝露 | |
冷卻方式 | 強迫風冷 | |
工作海拔 | 0～3000（大于3000需要降容使用），高原型（0～5000） | |
儲存溫度 | -40℃～65℃ | |
選型表
TYSG 系 列 靜 止 無 功 發 生 器 ：
型號：TYSG-100/400WN (示例)
注：
1、其他規格可定制。
2、 默認為一體式顯示，若選用分體式顯示，請?jiān)谛吞?hào)后綴加 “S”。

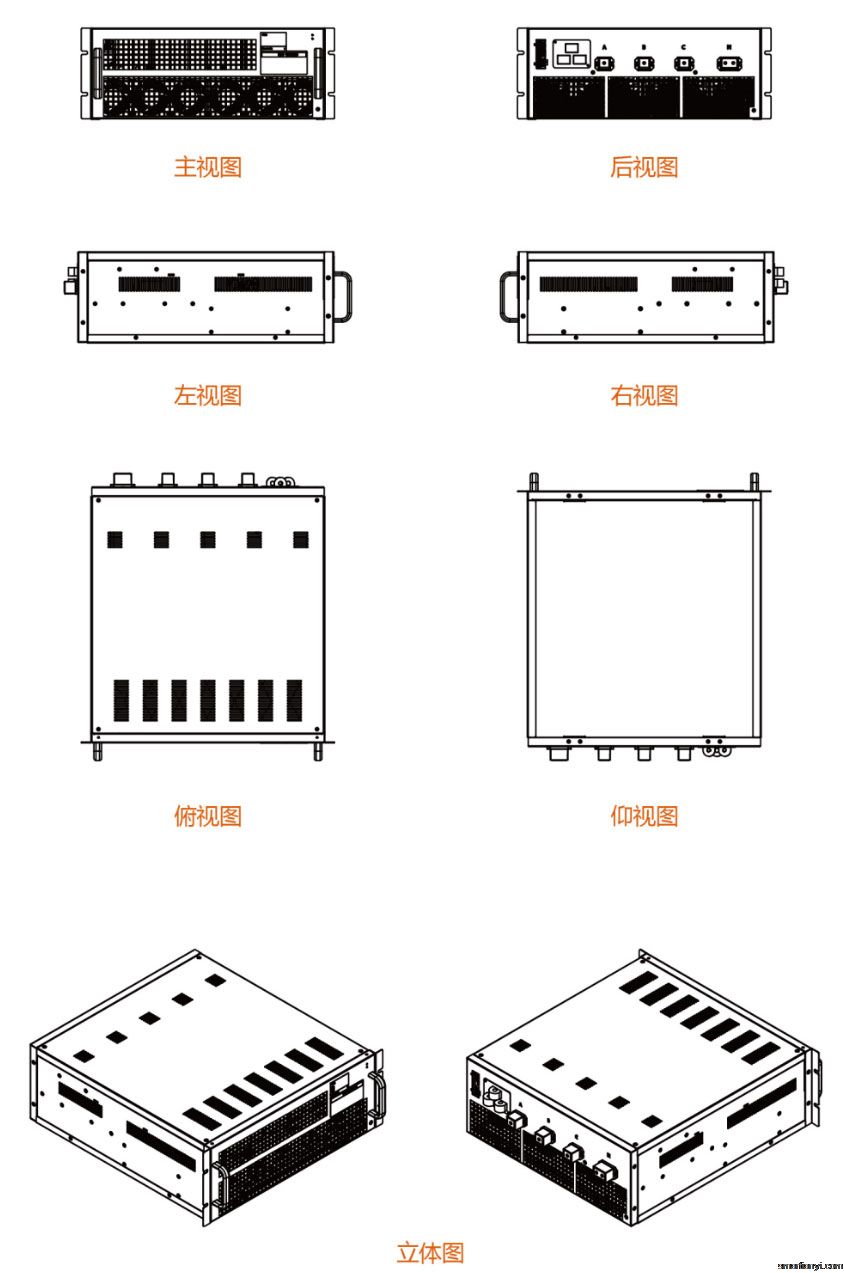

模塊圖示

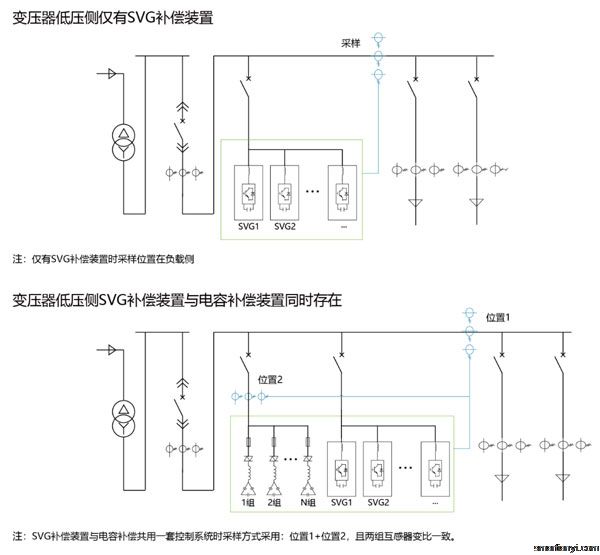

SVG模塊應用
